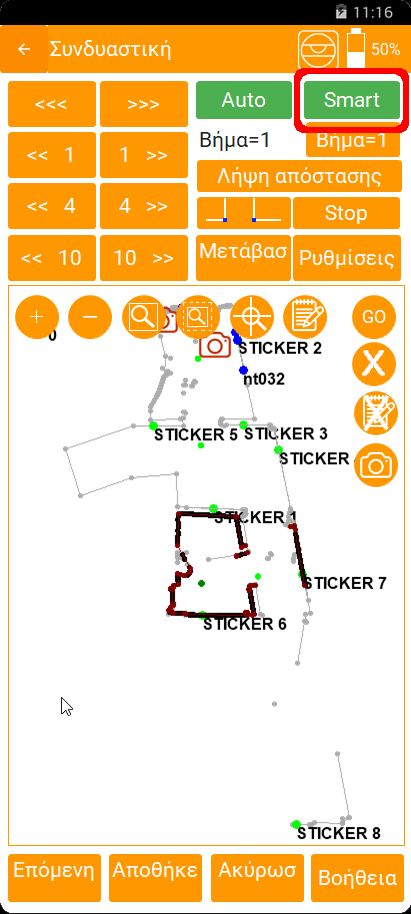

Το Smart Scan είναι πλήρως ενσωματωμένο στη λειτουργία Combo Scan. Στο Combo Scan, μπορείτε να επιλέξετε μεταξύ της συμπεριφοράς Auto ή Smart ανάλογα με τη ροή εργασίας σας.
Το Smart Scan μειώνει δραστικά το συνολικό χρόνο σάρωσης εκτελώντας τη διαδικασία σε τρία στάδια.
Στο πρώτο στάδιο, εκτελείται μια γρήγορη σάρωση 360° χρησιμοποιώντας μεγαλύτερη γωνία βήματος. Κατά τη διάρκεια αυτού του αρχικού περάσματος, ο 2dscanner αναλύει το περιβάλλον και εντοπίζει ευθείες γραμμές και περιοχές ορίων.
Στο δεύτερο στάδιο, ο σαρωτής εστιάζει στις γωνίες και σε οποιαδήποτε περιοχή που δεν ανήκει σε ευθεία γραμμή.
Ελέγχει τις διασταυρώσεις των γραμμών που εντοπίστηκαν στο πρώτο στάδιο και συγκρίνει τα υπολογισμένα σημεία διασταύρωσης με τις πραγματικές μετρήσεις.
Εάν επιβεβαιωθεί ότι η διασταύρωση είναι σωστή, ολόκληρη η περιοχή παραλείπεται, εξοικονομώντας χρόνο χωρίς να μειώνεται η ακρίβεια.
Οποιαδήποτε άλλη περιοχή που δεν αποτελεί μέρος ευθείας γραμμής—όπως καμπύλες επιφάνειες ή ακανόνιστα σχήματα—σαρώνεται επίσης σε αυτό το στάδιο για να διασφαλιστεί η πλήρης αποτύπωση της γεωμετρίας.
Στο τρίτο πέρασμα, ο σαρωτής αναζητά όρια, όπως πόρτες, παράθυρα ή εμπόδια. Όταν εντοπίζεται ένα όριο—συνήθως υποδεικνύεται από μια ξαφνική ανωμαλία στα κοντινά σημεία δεδομένων—ο 2dscanner μεταβαίνει σε σάρωση υψηλής ακρίβειας για να καταγράψει αυτά τα χαρακτηριστικά με ακρίβεια.
Μπορείτε να επιλέξετε από την οθόνη του Smart Scan τα βήματα που θα χρησιμοποιηθούν σε κάθε στάδιο.
Το Lines = 20 σημαίνει ότι, κατά τη διάρκεια του πρώτου σταδίου, ο σαρωτής θα πραγματοποιήσει συνολικά 100 μετρήσεις.
Μπορείτε να μειώσετε αυτήν την τιμή σε 10 για πιο σύνθετους ή ακανόνιστους χώρους, που συχνά οδηγεί σε ταχύτερη συνολική σάρωση.
Το Other = 4 αναφέρεται στην πυκνότητα της σάρωσης δεύτερου σταδίου.
Σε αυτό το στάδιο, ο σαρωτής εισάγει 4 επιπλέον μετρήσεις μεταξύ των σημείων που καταγράφηκαν στο πρώτο πέρασμα. Για παράδειγμα, εάν η πρώτη σάρωση μέτρησε σημεία στις θέσεις 0, 20, 40, 60, και η περιοχή μεταξύ 40 και 60 περιέχει σημεία που δεν ευθυγραμμίζονται με ευθείες γραμμές—ή εάν υπάρχει διασταύρωση εκτεταμένων γραμμών—ο 2dscanner θα συλλέξει επιπλέον σημεία στα: 44, 48, 52, 56
Αυτό επιτρέπει στο σύστημα να βελτιώσει το σχήμα και να επαληθεύσει εάν υπάρχει πραγματική γωνία ή απόκλιση.
Το Όριο = 1 ελέγχει την πυκνότητα της σάρωσης τρίτου σταδίου, η οποία επικεντρώνεται σε ασυνέχειες όπως πόρτες, παράθυρα ή εμπόδια. Εάν εντοπιστεί ένα παράθυρο, για παράδειγμα μεταξύ των θέσεων 52 και 56, ο σαρωτής θα προσθέσει μετρήσεις με διάστημα 1 βήματος—με αποτέλεσμα 3 επιπλέον σημεία—για να καταγράψει με ακρίβεια το όριο. Η μέγιστη πυκνότητα σημείων είναι 2000 μετρήσεις ανά πλήρη περιστροφή 360°, που αντιστοιχεί σε ανάλυση περίπου 0,18° ανά βήμα.
Έχετε υπόψη ότι ο αλγόριθμος μπορεί μερικές φορές να εντοπίσει ασυνέχειες σε σύνθετα αντικείμενα, όπως κουρτίνες ή μαλακές επιφάνειες, που μπορεί προσωρινά να μοιάζουν με όριο.
Το σύστημα μπορεί επίσης να εντοπίσει και να παραλείψει παράθυρα αυτόματα. Αυτό συμβαίνει όταν εντοπίζει μεγάλες αποστάσεις ή αδύναμες τιμές σήματος, που είναι χαρακτηριστικές των γυάλινων επιφανειών. Έτσι, όταν βρίσκει 2 σημεία με απόσταση μεγαλύτερη από το όριο, θα αγνοήσει την περιοχή μεταξύ τους. Αυτό σημαίνει ότι μπορεί να χάσετε ένα πλαίσιο παραθύρου ή άλλη λεπτομέρεια. Σε αυτή την περίπτωση, μπορείτε αργότερα να σαρώσετε μόνο αυτό το πλαίσιο χρησιμοποιώντας το Auto.
Για να ενεργοποιήσετε αυτή τη συμπεριφορά, ενεργοποιήστε είτε το φίλτρο χαμηλού σήματος είτε το φίλτρο μεγάλης απόστασης. Το φίλτρο μεγάλης απόστασης είναι η ασφαλέστερη επιλογή, καθώς υπάρχουν πολλές περιπτώσεις όπου έγκυρα σημεία μπορεί να εμφανίζονται ακόμη και με χαμηλή ποιότητα σήματος.
Μπορείτε να ξεκινήσετε την Έξυπνη σάρωση όποτε χρειαστεί. Ακόμη και αν έχετε αποκτήσει κάποιους πόντους.
Αφού ελέγξετε τις ρυθμίσεις, πατήστε Έναρξη, και ο 2dscanner θα ξεκινήσει τη διαδικασία σάρωσης.

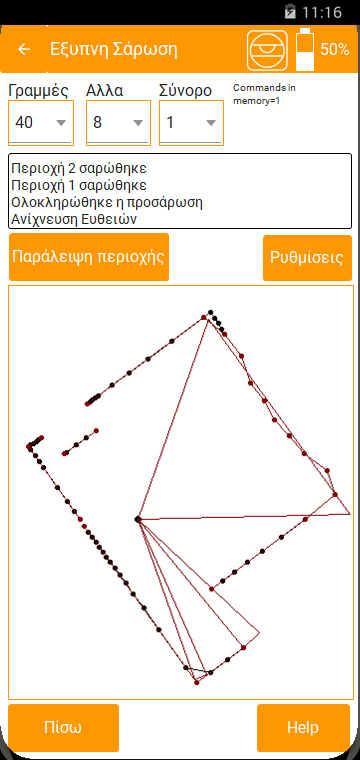

Σάρωση περιοχής-Αφού γίνει η πρώτη σάρωση με 10,20,30 ή 40 βήματα ανά μέτρηση, η εφαρμογή θα εντοπίσει περιοχές που δεν ανήκουν σε γραμμές. Οι περιοχές αυτές θα εμφανιστούν στο παράθυρο Live Drawing και θα σαρωθούν μία προς μία.
Αν πατήσετε back, θα ακυρωθεί η έξυπνη σάρωση και μπορείτε να συνεχίσετε τη σάρωση στο παράθυρο Combo Scanning. Μπορείτε να επανεκκινήσετε την Έξυπνη σάρωση όποτε θέλετε.
Το ίδιο ισχύει και για το τρίτο στάδιο της σάρωσης ορίων. Εάν υπάρχουν συνεχόμενες περιοχές, θα συγχωνευθούν σε ένα μεγαλύτερο τρίγωνο. Εάν κάποια από τις περιοχές δεν παρουσιάζει ενδιαφέρον, ο χρήστης μπορεί να πατήσει Παράλειψη Περιοχής για να εξοικονομήσει περισσότερο χρόνο.

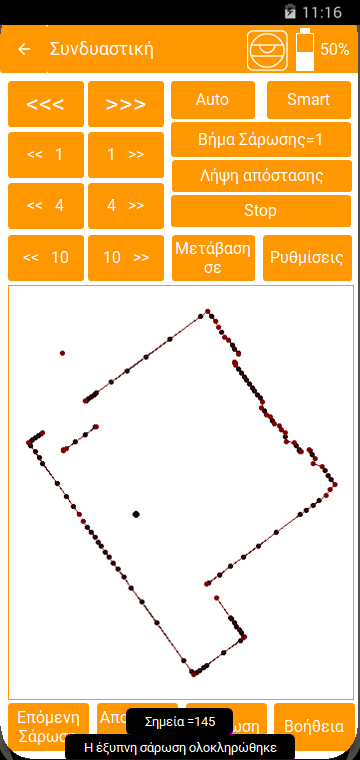

Ολοκλήρωση- Μόλις ολοκληρωθεί, επιστρέφετε στη συνδυαστική σάρωση και μπορείτε να συνεχίσετε τη συνεδρία σας, να συνδυάσετε σαρώσεις ή να σαρώσετε περισσότερα σημεία, αν θέλετε.
Η έξυπνη σάρωση εξοικονομεί χρόνο χωρίς την ανάγκη προσοχής του χρήστη. Όλες οι βασικές λεπτομέρειες σαρώνονται με ακρίβεια, ενώ οι ευθείες γραμμές παρακάμπτονται.
