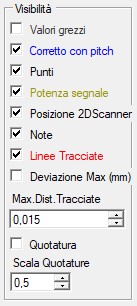

Il gruppo Visibilità controlla gli elementi che verranno mostrati ed eventualmente esportati in DXF.
Valori grezzi – I punti generati da 2Dscanner senza la correzione digitale del livellamento. Necessario per scansioni verticali o inclinate.
- Nella maggior parte dei casi, i punti grezzi e quelli corretti presentano differenze insignificanti.
- Per le scansioni verticali utilizzare sempre dati grezzi. I punti corretti mostreranno qualcosa di simile a una linea retta.
Corretto con pitch – Questa casella di controllo mostrerà i punti dopo la correzione col livellamento. Il 2Dscanner è dotato di un accelerometro ad alta precisione. Ogni misura viene corretta digitalmente se il dispositivo non è livellato. Non è quindi necessario un livellamento accurato dello scanner 2D. Ulteriori informazioni su questo argomento sono disponibili nella pagina della livella dell’applicazione mobile.
Punti – Mostra tutti i punti esatti rilevati, oltre alla linea che li collega.
Potenza del segnale – Mostra la potenza del segnale con un cerchio. Più piccolo è il cerchio, migliore è il segnale. Se ci sono cerchi più grandi, non ci si può fidare della misurazione in quei punti.
Posizione 2Dscanner – Mostra con un cerchio la posizione di 2Dscanner e all’interno del cerchio c’è un numero distintivo.
Note – Mostra le note di testo e i punti in cui sono state inserite.
Linee Tracciate – Mostra le linee tracciate generate dal software per interpolazione dei punti misurati. Per saperne di più, visitate la pagina Trace Lines . Le linee tracciate appaiono di colore rosso dopo aver attivato questa casella di controllo.
Deviazione max (mm) – La deviazione massima (sempre in mm) dalla linea teorica dai punti. Quindi la distanza del punto più lontano dalla linea. Tutti i punti che appartengono a una retta hanno una certa distanza perpendicolare dalla retta teorica a cui appartengono. Il massimo di queste distanze è indicato vicino al punto a cui corrisponde. Questa informazione viene mostrata solo se supera i 2 mm ed è visibile solo nell’editor e non viene esportata nel file DXF.
Linee Tracciate Dist. Max. – È la distanza massima di un punto dalla linea creata tra i punti adiacenti. Se è inferiore a questo valore, il punto verrà considerato come appartenente alla linea. Se la scansione riguarda spazi ampi, devi aumentare questo valore. Se un punto ha una distanza da una linea minore di questa, sarà considerato in linea.
Quotature – Mostra le quotature lineari e angolari generate automaticamente dal sistema. Le quotature non verranno esportate in DXF.
Scala Quotature – Questo è il fattore di scala delle dimensioni.
