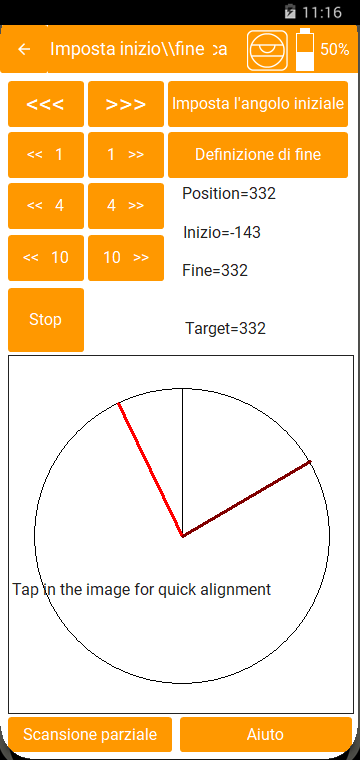

La scansione automatica parziale consente all’utente di eseguire la scansione solo di una sezione. Per definire l’angolo iniziale e finale, viene visualizzata la schermata successiva. Questa è la schermata Imposta angolo iniziale/fine.
Pulsanti di spostamento rapido
I pulsanti in alto a sinistra servono per lo spostamento permanente. Quando si preme questo pulsante, 2dscanner inizia a ruotare finché non viene rilasciato. La rotazione di 2dscanner avviene sempre nel rispetto di determinate impostazioni di accelerazione e decelerazione. In questo modo si fermerà senza problemi e tornerà nella posizione esatta in cui si trovava il punto quando è stato rilasciato il pulsante. Questo è stato implementato per evitare l’inclinazione anche se si utilizza un treppiede leggero. La conservazione della posizione iniziale è molto importante per ottenere una misura di qualità.
Pulsanti di spostamento precisi
Questi pulsanti ruotano 2dscanner in determinati passi e aiutano a mirare con precisione. 1 passo equivale a 0,18°. 2000 passi sono il cerchio completo.
Fermarsi
Arresta subito la rotazione.
L’immagine di allineamento rapido
È possibile spostare 2dscanner toccando un punto qualsiasi di questo cerchio. La posizione 0 è sempre verticale ed è una linea retta. La posizione reale è rappresentata dalla linea tratteggiata. In questo modo è possibile utilizzarlo per avvicinarsi più rapidamente al punto desiderato.
Impostazione dell’angolo di partenza
Quando il punto si trova all’inizio della regione di scansione, premere questo pulsante. 2dscanner esegue sempre la scansione in senso orario. Tenetelo a mente.
Impostazione dell’angolo finale
Quando il punto si trova alla fine della regione di scansione, premere questo pulsante. Se l’angolo finale è inferiore all’angolo iniziale, vengono scambiati. È meglio definire prima l’angolo finale e poi l’angolo iniziale. In questo modo la scansione viene avviata immediatamente, senza bisogno di ruotare sull’angolo di avvio.
Etichette Posizione e obiettivo
In questi campi di testo vengono visualizzati la Posizione reale e la Posizione target. È possibile premere Stop in qualsiasi momento tra le rotazioni. Lo spazio tra questi è riservato per un uso futuro.
Scansione parziale
Una volta premuto Avvia scansione, la scansione avrà inizio e apparirà la schermata della scansione in tempo reale. La descrizione della scansione in tempo reale è la stessa di Scansione completa a 360°.
Scansione completata
La scansione automatica terminerà al raggiungimento della fine e verrai indirizzato alla schermata di salvataggio del file. Se ci sono comandi in memoria, devi attendere che vengano elaborati.
Se vuoi fermarti prima, clicca su Stop/Salva.
